一、模型分析，首先来看看派克墨水瓶到底长什么模样？如图PKMS—1所示。




图PKMS—1



1.         墨水瓶是一个几乎接近于方形的身体接到螺丝口上。此部分模型可以使用螺丝口制作起，然后例用前面模型学习的方法，对接螺丝口以下的部分。

2.         墨水瓶盖是一个多边形的造型对象。这一部分还要使用重复归一法。

一、墨水瓶身的制作：

1.         瓶身的制作，由于瓶身是一个长方体的变形，所以这个地方的制作就由BOX开始。最关键的问题就是变形。由于瓶身有弧度的变化，这里【BOX】身上的线则尽量控制成奇数。创建BOX，并调节参数，如图PKMS—2所示。





图PKMS—2

2.         把Box右击转换成多边形，把上部的面删除后处理，并使用缩放工具进行对称的调节，最终的结果，如图PKMS—3所示。注意长宽高的比例，要正确处理。



图PKMS—3

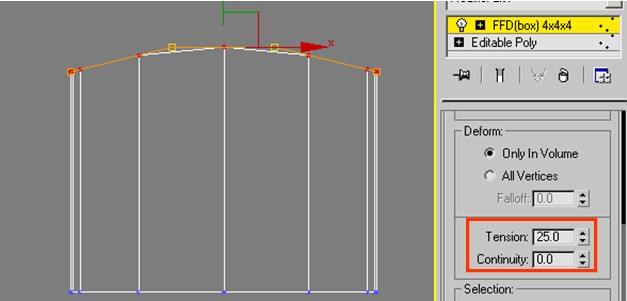

3.         选墨水瓶身上排的点，给一个【FFD（Box）4X4X4】编辑修改器，并选择中间两排点，向上调，以成就瓶身弧度，要注意这里的【Continuity】（连续性）参数，要调为0，以保证在调节时，不对原来的模型进行变形。如图PKMS—4所示。




图PKMS—4

4.         选墨水瓶身上部的边界，查看有多少边存在。这里的模型有20个边构成。以20做为基数创建正多边形。并调节大小，并调节好位置，如图PKMS—5所示。



5.         选择墨水瓶身上面的边界，执行右击【Create shape】（创建型），并把刚创建出来的型进行调节，这个调节的目标就是为了获得与实物更接近的一种模式。为了对比方便，我把提出来的型复制出来与最后的结果对比起来。这个结果如图PKMS—6所示。




图PKMS—6

6.         把刚才两个线与20边形结合起来，最终几个结的调节结果，如图PKMS—7所示。




图PKMS—7

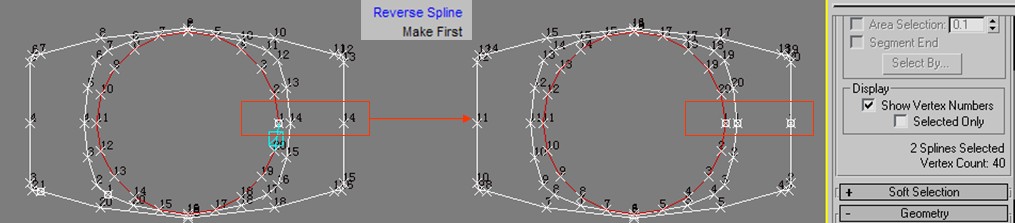

7.         把三条线的第一点，与点的排列方式都创建成一致的形式。在线里面第一点有一个特点就是以四方块显示，选择点右击使用【Make First】（创建第一点），可以改变第一点的位置。对于一个样条曲线来说，点的排列方式无非是逆时针或是顺时针而已，对于排列方式，可以使用修改面板中【Show Vertex Numbers】（显示点的数目），这里我们要求，内外所有的样条曲线，执行右击【Reverse spline】（翻转样条曲线）的排列顺序。如图PKMS—8所示。




图PKMS—8

8.         把这三个结合起来的线，给一个编辑修改器【CrossSection】（交叉截面），把这三个线的每一个点上都连接出线来，注意：这里的线连接的正确与否与我们结合线的顺序有关。如图PKMS—9所示。




图PKMS—9

9.         再给一个【Surface】（蒙皮）修改命令，让构加出来的线，形成一个没有厚的面。并调整【Patch Topology】（面片的拓朴）值为0，最终的结果，如图PKMS—10所示。




图PKMS—10

10.         把底下瓶身与这刚创建的这个面结合起来。并把两者焊接成一体。使用本站教程中《饮料瓶子的制作》的方法制作螺丝与厚度。并把底部调节成一定的弧度。如图PKMS—11所示。




图PKMS—11

三、墨水瓶盖的制作：

1.         创建【Plane】（平面），这里有一个经验，可以首先计算出瓶口的长度，然后按这个近似值创建，并分割出需要的份说，比如说，这个瓶盖有十二相同的造形构成，所以分割出十二份，取出其中一个。至于开始创建的平面高度，我们可以参考螺丝口的高度。因为瓶盖是由上下不同的造型构成，所以复制出一条边，然后上下两个边里插入几线边，以方便来变形。如图PKMS—12所示。




图PKMS—12

11.         进行盖口处的处理，为了方便，使用【FFD3X3X3】调节，如图PKMS—13所示。




图PKMS—13

12.         把刚才创建好的对象，进行复制处理，并把两个对象结合起来，焊接成一体，这样做的目的，如图PKMS—14所示。




图PKMS—14

13.         把中间的边选择，执行右击使用【Extrude】（拉伸），并把上边部分进行处理，这里的结果和放大的结果，都如图PKMS—15所示。




图PKMS—15

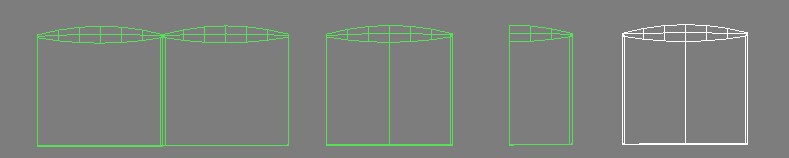

14.         删除掉一半，把其中一个保留，并使用快速切割，切出对称的一半，这里主要是为了后面的制作方便，并把这个另一半对象再次镜像，是为了获得两边都有凹槽。制作的步骤，如图PKMS—16所示。


    　

图PKMS—16

15.         把两个结合后对象下面的边选择，并执行右击【Remove】（移除），这是为了后面的弯曲时不至于出现圆的可能。最终的结果，如图PKMS—17所示。　




图PKMS—17

16.         利用捕捉复制，并使用【Bend】编辑修改器弯曲，如图PKMS—18所示。




图PKMS—18

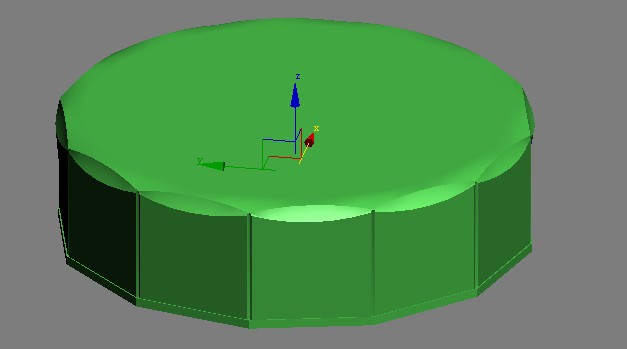

17.         转换到多边形，把上面的盖给封出来。结果，如图PKMS—19所示。




图PKMS—19

18.         转换到多边形，把上面的盖给封出来。结果，如图PKMS—20所示。




图PKMS—20

四、红星二锅头酒瓶的制作：

五、这个模型和墨水瓶的建模方式是一样的。诸位不妨自已利用刚才所学的建模方式来行此模型的制作。这个模型结果，如图PKMS—21所示。




图PKMS—21
