热门精品专业下面我们就来简单的探讨一下异型暗藏灯的布置方法。
所谓异型暗藏灯，可以把它理解为非直型暗藏灯的统称，比如有弧线型的，圆形的等等。如图11-1所示，它就是典型的圆型暗藏灯效果。
图11-1 圆形暗藏灯效果
如图11-2所示，这张图表现的是弧形暗藏灯的打法。
图11-2 弧形暗藏灯效果
接下来，我们就来实际研究一下实现异型暗藏灯效果的常用方法。接触过室内表现的同学们都知道，无论你是用3dsmax光能传递还是用Lightscape跑光，或者是用VRay渲染器来表现，它们都通用的方法一般就是沿着光照的路径进行灯光阵列，这是最简单的方法。还有一种思路就是利用材质的自发光来表现，如果是用3dsmax的光能传递，可以考虑用建筑材质中的自发光性质来制作；如果是用Lightscape，可以试着将图块转换为光源来制作，因为大家都知道，Lightscape的材质自发光效果在光能传递条件下无法体现出光带的效果；而如果是用VRay来表现，可以沿光路简单制作出一个对象，然后赋予它VR light材质并配合VRay 包裹材质来实现。由于篇幅的关系，本小节先来讨论一下灯光阵列和利用3dsmax自带的光能传递渲染引擎并配合建筑材质的制作方法。
A.灯光阵列法
所谓灯光阵列，就是沿着异型暗藏灯的大体位置进行大批量的灯光复制，这是不同的表现平台都接受的一种方法，做法简单，效果不错。
如图11-3所示，这是一个渲染完成的餐厅效果图，它的天花板上方就采用了圆形暗藏灯的表现手法。
A.灯光阵列法
所谓灯光阵列，就是沿着异型暗藏灯的大体位置进行大批量的灯光复制，这是不同的表现平台都接受的一种方法，做法简单，效果不错。
如图11-3所示，这是一个渲染完成的餐厅效果图，它的天花板上方就采用了圆形暗藏灯的表现手法。
图11-3 餐厅效果

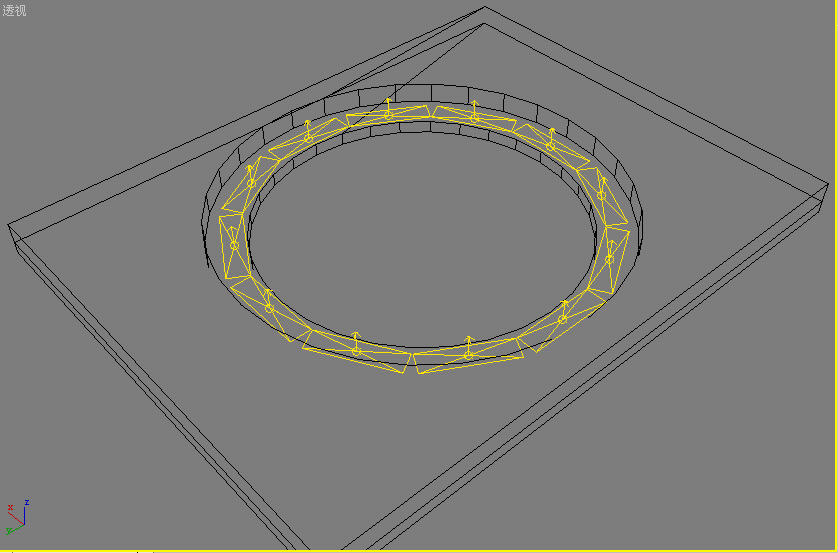

我们可以对暗藏灯采用灯光阵列来表现，由于本例是用Vray来渲染，因此阵列单元采用的是VR light光源，阵列效果如图11-4所示。
我们可以对暗藏灯采用灯光阵列来表现，由于本例是用Vray来渲染，因此阵列单元采用的是VR light光源，阵列效果如图11-4所示。
图11-4 阵光阵列
由于篇幅的关系，在这里仅给出灯光的位置参考图，具体的灯光设置参数由读者根据自己场景的实际情况来设置，这部分比较简单，不再赘述。
由于篇幅的关系，在这里仅给出灯光的位置参考图，具体的灯光设置参数由读者根据自己场景的实际情况来设置，这部分比较简单，不再赘述。
B. 光能传递配合建筑材质解决方案

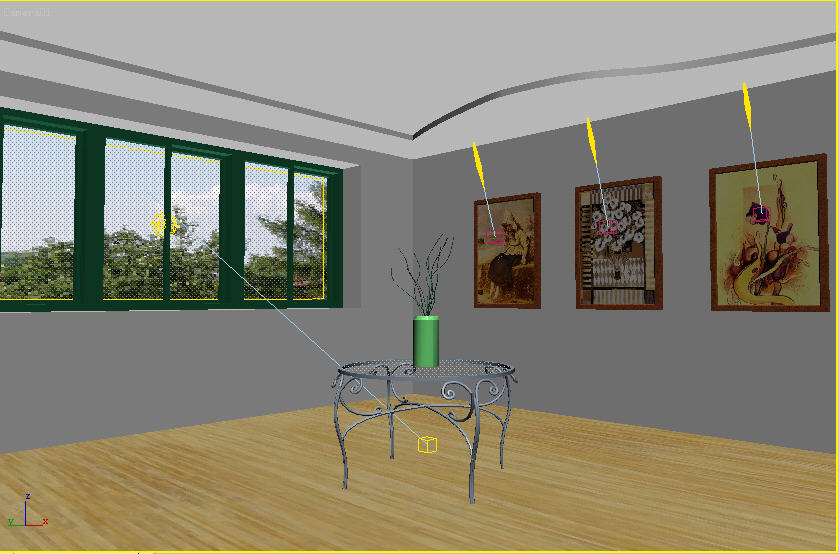

如果用户是用3dsmax自带的光能传递来实现异型暗藏灯效果，我们可以利用max6.0之后新增的建筑材质来实现。为了说明的方便，我随便的新建了一个简单场景，将天花制作成一个弧形天花板，场景效果如图11-5所示。
如果用户是用3dsmax自带的光能传递来实现异型暗藏灯效果，我们可以利用max6.0之后新增的建筑材质来实现。为了说明的方便，我随便的新建了一个简单场景，将天花制作成一个弧形天花板，场景效果如图11-5所示。
图11-5 测试场景
简单的赋予一些材质后，对场景进行光能传递渲染，效果如图11-6所示。
简单的赋予一些材质后，对场景进行光能传递渲染，效果如图11-6所示。
图11-6 渲染效果
此时并没有为弧形天花制作暗藏灯效果，我们将利用一条二维曲线并配合建筑材质来实现异型暗藏灯的效果，下面简单列出制作的步骤。

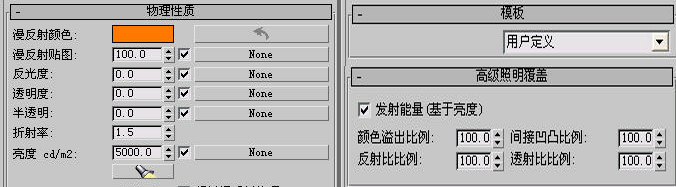

1.我们根据弧形天花的形态来绘制一条二维样条曲线，并且必须利用曲线的可渲染性设置出它可以被渲染出来，粗细适中,在材质上我们为其设定建筑材质，参数设置如图11-7所示。
1.我们根据弧形天花的形态来绘制一条二维样条曲线，并且必须利用曲线的可渲染性设置出它可以被渲染出来，粗细适中,在材质上我们为其设定建筑材质，参数设置如图11-7所示。
图11-7 材质参数

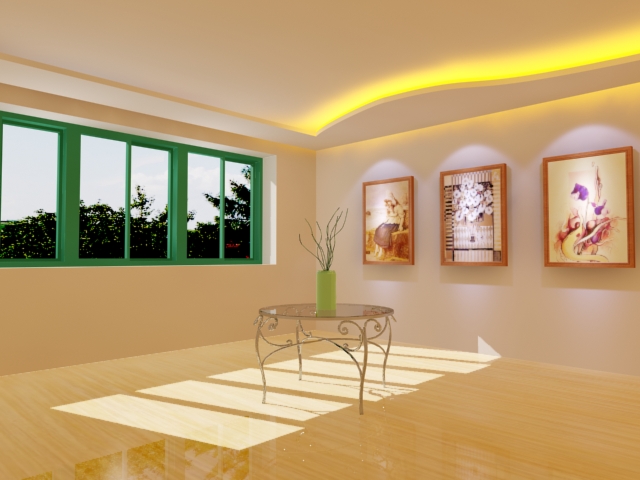

对设置好的场景进行光传并渲染，效果如图11-8所示。
图11-8 光传效果

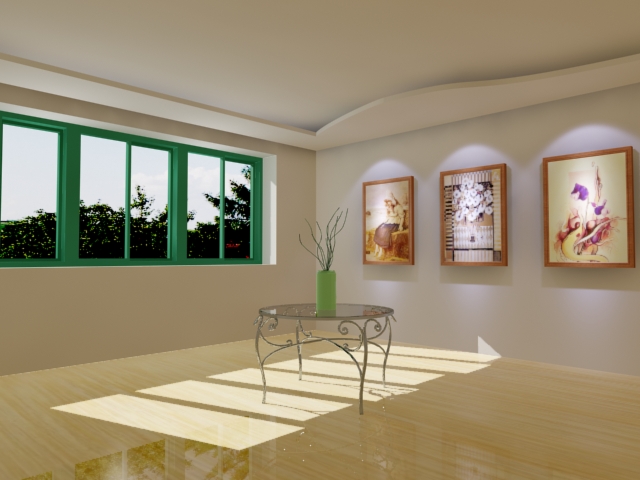

2.仔细观察我们渲染的效果，发现由于曲线本身也被渲染出来了，所以使得光带的效果显得不太自然，此时我们将曲线的可渲染性关闭，再次进行光能传递并渲染，最终效果如图11-9所示。
图11-9 关闭可渲染性
此时我们发现暗藏灯的效果消失了。这是因为我们关闭了物体的可渲染性，由此导致它的光传能量散发不出去，所以这种解决思路是不可取的。
那我们应该如何解决呢?答案很简单，只要对它的物体属性略做设置，仍然让它可以渲染出来，但使其在相机视图中不可见即可，具体设置参数如图11-10所示。
那我们应该如何解决呢?答案很简单，只要对它的物体属性略做设置，仍然让它可以渲染出来，但使其在相机视图中不可见即可，具体设置参数如图11-10所示。
图11-10 属性设置

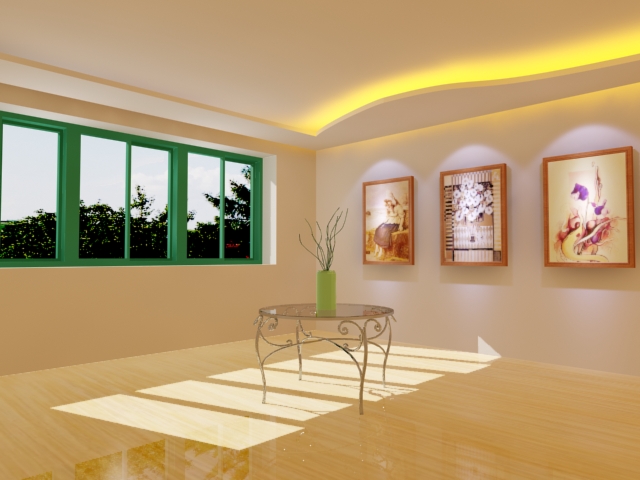

进行再一次的渲染，效果如图11-11，发现样条曲线可见的问题解决了。
图11-11 最终效果
3.至此，用3dsmax的光传引擎配合建筑材质来实现异型暗藏灯的效果就介绍完了，由于本场景较为简陋，可能效果不太美观，但我认为大家应学习的是整个操作流程。在这里我小结了三点注意事项送给大家，希望能有所帮助。
(1)在"细分中包括自发光面"不用勾选，但必须勾选发射能量(基于亮度)。
(2)在"渲染中启用"必须勾选。
(3)最终光带的面积由光照强度和线条的粗细共同作用，要综合调节。
(1)在"细分中包括自发光面"不用勾选，但必须勾选发射能量(基于亮度)。
(2)在"渲染中启用"必须勾选。
(3)最终光带的面积由光照强度和线条的粗细共同作用，要综合调节。
