绘制女儿墙
我们已经学习了如何去绘制造型栏杆，那么学员们会不会举一反三呢？比如我们看见的女儿墙就可以用该方法来绘制。
1、先绘制开间38100mm，进深12900mm的墙体（具体的门窗就不再做了）
2、绘制一个平屋顶。
选择“房间屋顶” “房间布置”“搜屋顶线”,偏移外皮距离:600
   然后用“三维建模” “造型对象”“平板”：
选择一封闭的多段线或圆<退出>:
请点取不可见的边<结束>
选择作为板内洞口的封闭的多段线或圆:
板厚(负值表示向下生成)<200.0000>

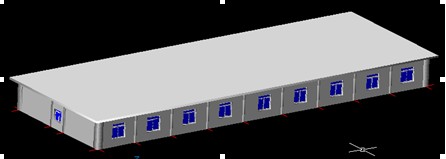

3、移位(yw):在z轴上移动3000，使之在最上面变成屋顶

4、做一个路径
先“搜屋顶线”,偏移外皮距离:300，然后移位(yw)，在z轴上移动3200mm

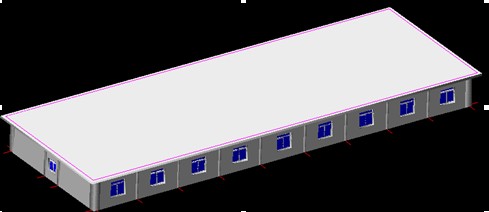

然后3do动态观察


图上洋红色的线即为路径

5、绘制栏杆
   先回平面(空白处右击视图设置平面图)


在左下角绘制一个栏杆：画圆c,直径=80，拉伸(ext)=1000


6、作女儿墙

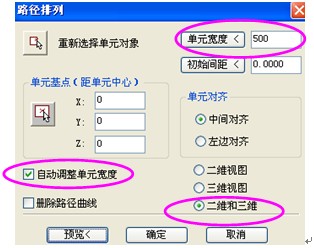

(1)、“三维建模” “造型对象”“路径排列”
     选择洋红色线为路径（第4步中作的），排列单元的对象是栏杆（第5步中作的）


其中红色圈的必须要选择，单元宽度根据实际情况可以调整

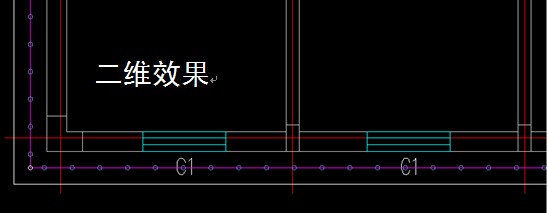

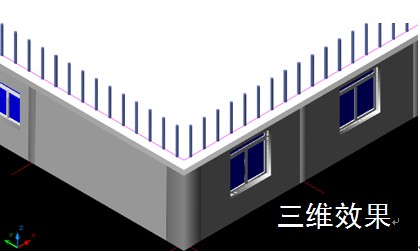

效果如下图


要将原始的栏杆删除（左下角绘制的那个栏杆）

(2)、再次移动路径，移位yw：z轴1000
(3)、做扶手

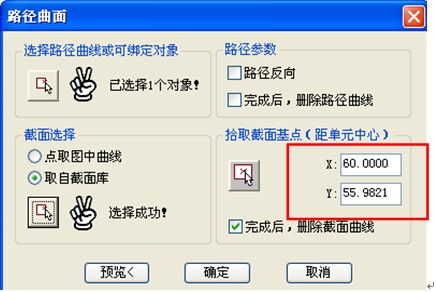

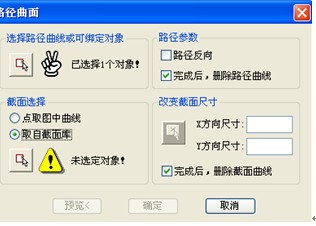

“三维建模” “造型对象”“路径曲面”

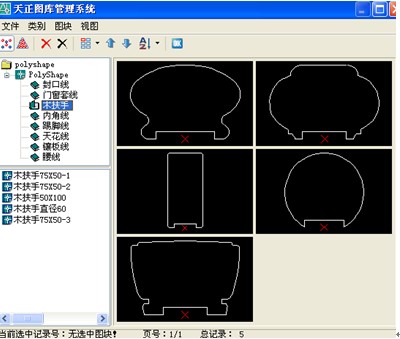

其中：路径为洋红色的封闭多段线，截面取自截面库


选择任意一个扶手

截面的大小根据你的图形，进行调整，我们在这里可以调节成X：100
（另一个不需要修改，自动进行调整）
(4)、复制几个，得到横向的效果
Co，输入距离为@0,0,-300   @0,0,-600
效果如图:

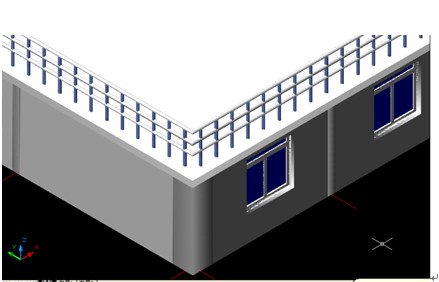

完成后，最终女儿墙的效果
