热门精品专业焦散概述：在以前读者学习Global Illumination(全局光照)中，都只讲了间接照明中光线反射的一种情况，那就是漫反射光线对环境的影响，在反射光线中，还有一种情况，那就是镜面反射，镜面反射跟焦散特效是息息相关的。焦散特效最能体现“间接照明”的概念，因为在镜面反射中，光线几乎可以保持来自光源的全部能量，并在表面曲度和折射率的作用下，产生聚焦或者发散，当这种光线接触到场景中其它对象的表面时，又会产生新的照明效果，于是焦散便产生了。

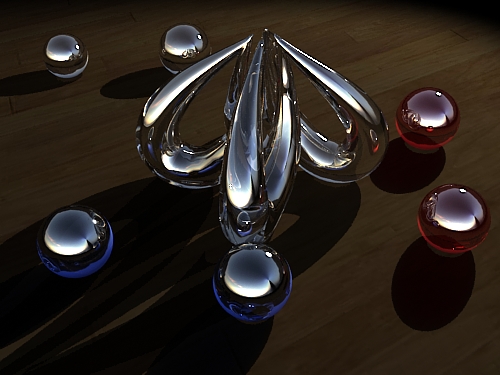

图6-1 无焦散效果

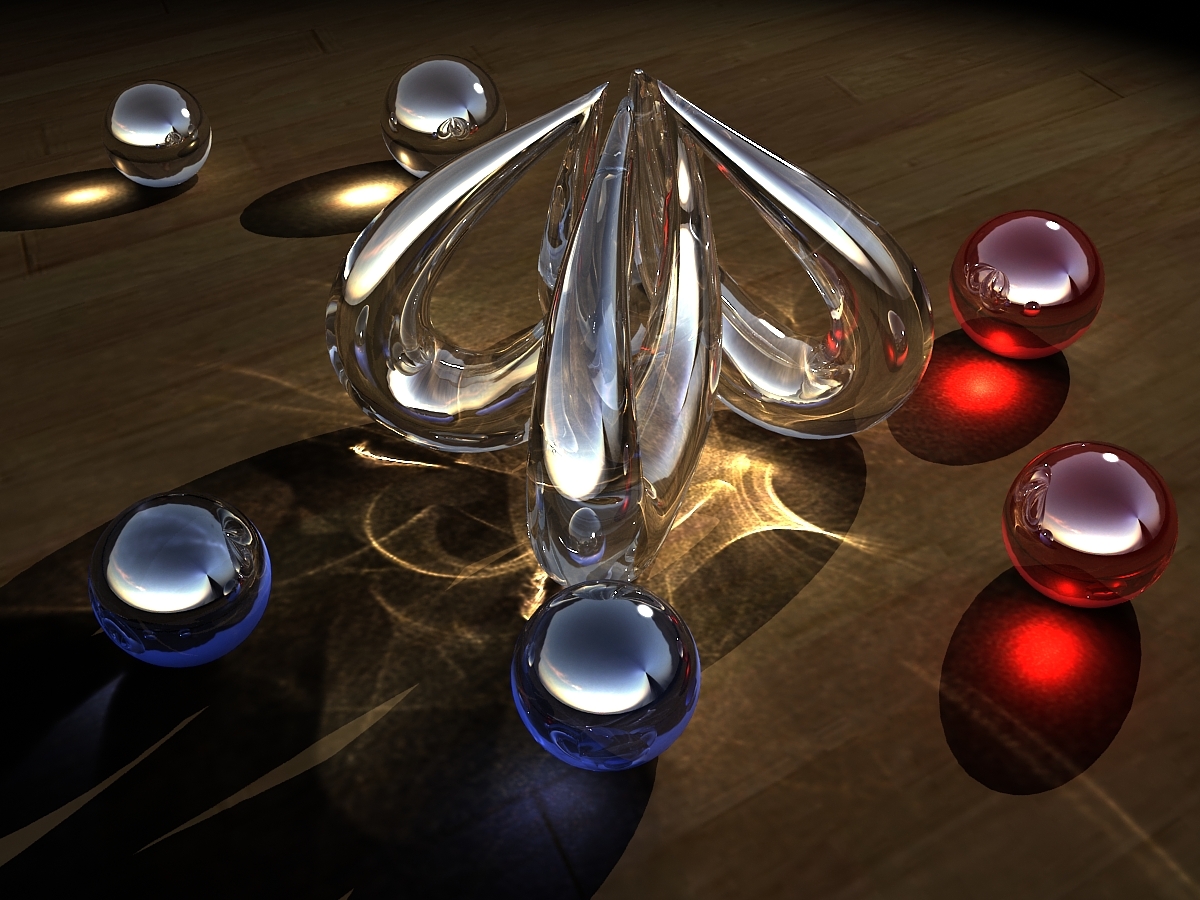

图6-2 焦散效果
在目前的CG技术中，无论你使用哪一个渲染器，创建焦散的基本流程是相同的，其中三个操作至关重要!一是让光源产生焦散光子，二是激活对象的焦散投射,三是设置光子的数量。这三个操作，第一个是“告诉”光线追踪引擎，要对哪一个光源进行正向光线追踪；第二个是“告诉”光线追踪引擎，正向光线追踪的目标是哪一个对象。第三个是“告诉”光线追踪引擎，光源将产生多少条正向光线追踪光线；也就是说，焦散使用的正向光线追踪并不是针对场景中全部光源、全部光线和全部对象的，这样，计算量自然大大减少，从而使正向光线追踪能够进行实质性的运用，也让全局光照中的镜面反射-------漫反射之间的光线追踪成为可能。
以上的理论知识只是对焦散特效的成因及流程进行一个客观的阐述，读者了解即可。下面我们就用一个实例来说明，只要读者按照我说的基本步骤，就可以轻松制作出焦散效果。

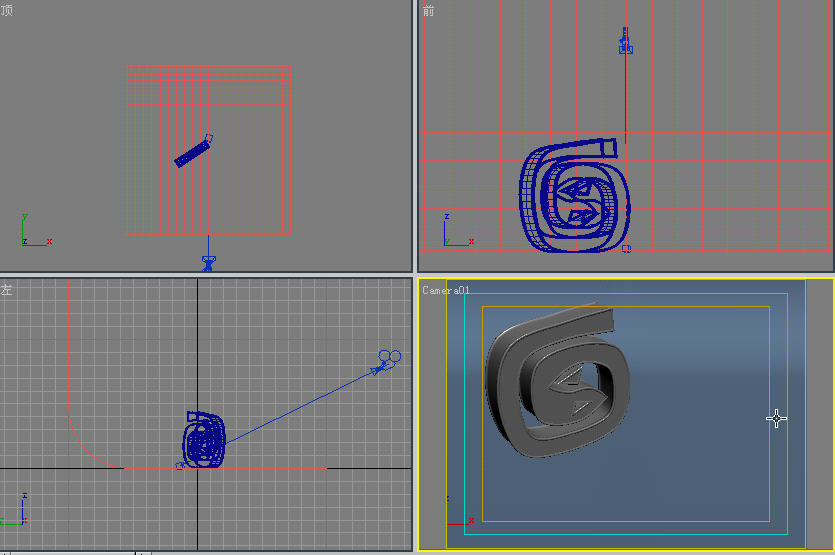

打开一个我提供的基本场景，这是一个max标志的logo，如图6-3所示。
以上的理论知识只是对焦散特效的成因及流程进行一个客观的阐述，读者了解即可。下面我们就用一个实例来说明，只要读者按照我说的基本步骤，就可以轻松制作出焦散效果。
打开一个我提供的基本场景，这是一个max标志的logo，如图6-3所示。
图6-3 原始场景

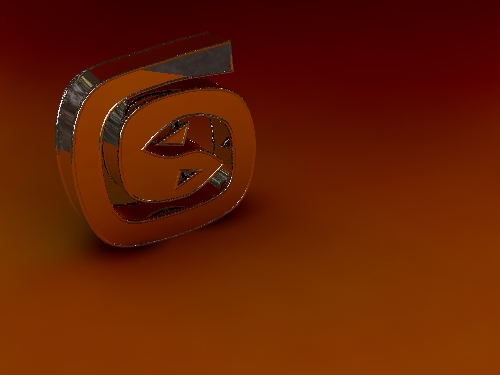

在这个场景中简单设置了一些渲染基本参数，尚未布置灯光，仅依靠VRay自带的skylight配合GI来产生照明效果，对相机视图进行默认渲染，效果如图6-4所示。
图6-4 无焦散效果
(1)根据前面基本知识所介绍的，要想实现焦散效果必须首先有一个产生焦散光子的光源。这里我们为场景布置一个目标聚光灯来实现主体照明，并且勾选阴影，阴影类型必须选择VR shadows,这部分内容读者可以自行练习，调节好灯光并设置阴影后，对场景进行渲染，效果如图6-5所示。
图6-5 布置了灯光效果

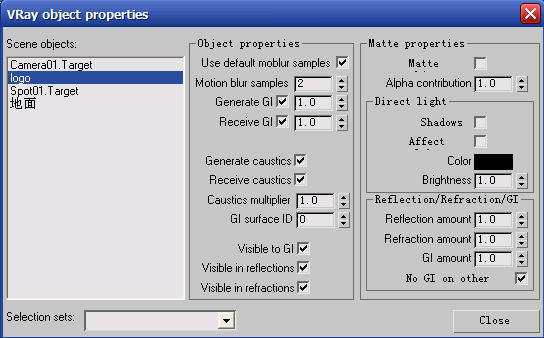

图6-6 VRay物体属性

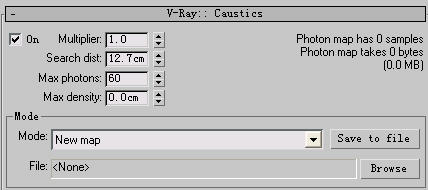

图6-7 全局参数也要启用焦散
经过了上述设置之后，我们再对场景进行渲染，效果如图6-8所示。
图6-8 启用了焦散渲染的效果
此时我们细心观察效果，发现并没有焦散效果产生。这是为什么呢？原因是尽管我们设置了投射光子的光源，并且启用了焦散特效，但是从光源处散发出的光线数目不够，最终导致焦散效果不明显，因此我们要提高光子强度。

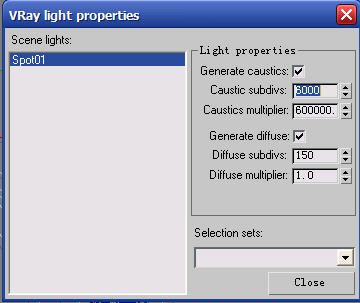

(3)提高光子强度的方法有三种，我们既可以在光源或对象上右击，在弹出的VRay属性面板中提高Multiplier倍增值，也可以直接在全局面板中增加Multiplier,本次练习中我们在灯光属性上做文章，因为在灯光属性中不但可以增加焦散光子倍增值，还可以提高焦散的品质，也就是说大幅提高Caustics subdivs(焦散细分值)，这部分的最终参数设置如图6-9所示。
(3)提高光子强度的方法有三种，我们既可以在光源或对象上右击，在弹出的VRay属性面板中提高Multiplier倍增值，也可以直接在全局面板中增加Multiplier,本次练习中我们在灯光属性上做文章，因为在灯光属性中不但可以增加焦散光子倍增值，还可以提高焦散的品质，也就是说大幅提高Caustics subdivs(焦散细分值)，这部分的最终参数设置如图6-9所示。
图6-9 最终焦散光子数及品质细分

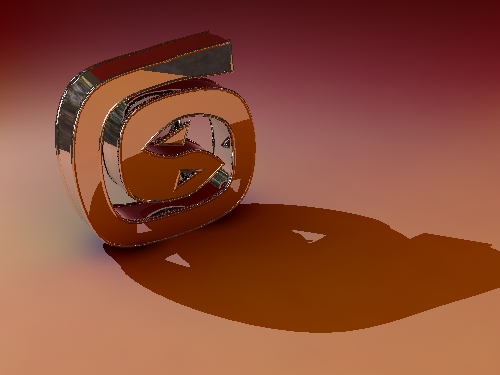

好了，焦散的特效设置就这么三步，只要读者在场景中严格按照规范来操作，实现焦散效果是很轻松的。最后我们提高渲染参数，最终焦散效果如图6-10所示。大家看看是不是很漂亮呢 ！
图6-10 最终焦散效果
