大家都知道CorelDRAW 12新增了Smart Drawing Tools，即智能绘图工具。当我们进行各种规划，绘制流程图，原理图等等草图时，一般要求就是准确而快速。智能绘图工具能自动识别许多形状，包括圆、矩形、箭头、菱形、梯形等，还能自动平滑和修饰曲线，快速规整和完美图像。

　　智能绘图工具还有另一个重要的优点是节约时间，它能对自由手绘的线条重新组织优化，使设计者更易建立完美形状，感觉自由且流畅。

　　智能绘图工具怎样工作的

　　智能绘图工具有点像我们不借助尺规进行徒手绘草图，只不过笔变成了鼠标等输入设备。我们可以自由地草绘一些线条（最好有一点规律性，如大体象卵圆形，或者不精确的矩形，三角形等），这样在你草绘时，智能绘图工具自动对涂鸦的线条进行识别、判断并组织成最接近的几何形状。

　　例如，按S切换到智能绘图工具，大体绘制一个方块样的形状，很快就会被转换成一个准确完美的矩形，并和矩形工具绘制出的一样具有矩形的属性－可以切换到选择工具单击查看属性栏。

　　智能绘图工具的选项调整

　　草绘的线条在形状相差不多时，被智能草绘工具转换成的图形结果有时会有差异的。那么是尽量忠实原草绘线条的程度高，还是优化成规则几何形状的程度高呢？这就涉及到此工具的两个选项。

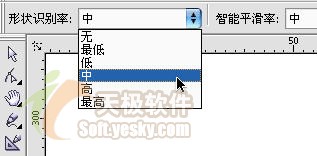

　　选择智能绘图工具，会在属性栏上发现调整选项，。

　　一个是shape recognition level (形状识别级别)，smart smoothing level (智能平滑级别)。两个选项都是分无，最低，低，中，高，最高6个级别。

　　简单的说，相对于原始的草绘，从无到最高，智能绘图工具将涂鸦的线条转换为规则形状的能力依次增强，将线条光滑化的程度越高。

　　如果你要求迅速得到很规则的几何图形，不妨将两个选项设置成高或者最高；若只是尽量保持草绘原貌，只求线条平滑流畅，就将shape recognition level (形状识别级别)设成低或最低，smart smoothing level (智能平滑级别)设成高或最高。

　　此两个选项一同工作，可以将你的大部分信手涂鸦转换为想要得到的几何图形，而这一切就如同魔术般的简单和神奇。

　　另外一个选项就是预先设置草绘图形的线条宽度，这不必赘述。
